冠狀動脈造影已經廣泛用于診斷冠狀動脈狹窄嚴重程度，幫助分析罪犯血管，觀察藥物治療反應，已經成為判斷冠狀動脈狹窄程度的金標準。但也發現冠狀動脈造影顯示的冠狀動脈輪廓存在諸多缺陷，比如不能分析管壁病變情況。這種情況迫使發展能看清楚冠狀動脈管壁的器械或系統?，F(xiàn)有影像技術可以直接看到管壁上的斑塊結構，評價再血管化術后質量，隨訪藥物治療效果并幫助甄別易于破裂并引起事件的高危斑塊－易損斑塊（vulnerable plaques）， 因此血管內成像技術越來越重要。

一、計算機斷層掃描（CT）

　　有兩種不同類型的CT：電子束計算機斷層攝影（EBCT：Electron beam computed tomography）和多排螺旋CT（MDCT，multi－detector－row computed tomography ）。越來越多的證據表明EBCT / MDCT具有評估冠狀動脈鈣化（coronary artery calcification ,CAC）、冠狀動脈粥樣硬化和血流儲備分?jǐn)?shù)（FFR）的能力。

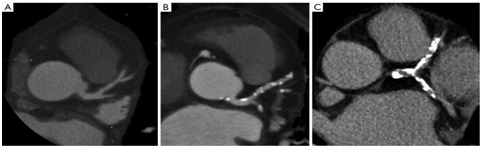

圖1　MDCT冠狀動脈鈣化評估

　?。?/span>A）無任何鈣化的正常冠狀動脈; （B）左主干和左前降支動脈輕度鈣化; （C）涉及左主干，左前降支和左回旋支的嚴重鈣化。CAC：coronary artery calcification 冠狀動脈鈣化。

　　冠狀動脈鈣化通常出現在動脈粥樣硬化性的晚期和高風險斑塊中，呈斑點或斑點狀。多項研究表明，通過CT檢測的冠狀動脈鈣化量與組織學上的冠狀動脈粥樣硬化負荷相關，CAC是心血管事件的獨立預測因子。沒有CAC的冠狀動脈事件風險只有0.5％；與低水平CAC（CAC積分=0）相比，中間水平（CAC積分100－400）CAC，相對危險度分別是4.3[95％置信區間CI，3.1－6.1], 高水平（CAC積分> 400）的CAC為7.2（95％CI，5.2－9.9，P <0.0001）。此外，CAC積分與傳統Framingham風險評分相比顯著增加了風險預測，特別是被認為處于中間風險的人群中（IIb推薦）。MDCT能同時評估冠狀動脈鈣化和狹窄，因此日漸成為主要的CT成像方式。MDCT還具有提供有關病變斑塊組成信息的潛力（圖2）。MDCT顯示的密度與血管內超聲的回聲和斑塊組成有著良好的對應性。MDCT的這種能力能夠區分非鈣化斑塊，混合斑塊和鈣化斑塊。與急性冠脈綜合征相關的斑塊特征包括較低的密度值、正性重塑和斑點鈣化。MDCT中正性重塑和低衰減斑塊的存在可預測未來的急性冠狀動脈事件。

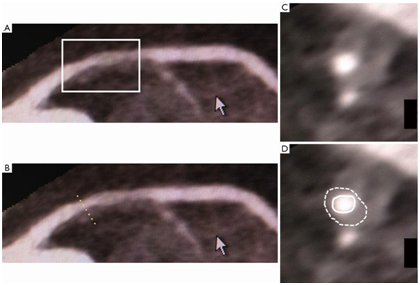

圖2　通過多排螺旋CT （MDCT）評估冠狀動脈斑塊特征

　　（A）左前降支近段觀察到輕度狹窄（白框）; （B）該節段顯示正性重塑（黃色點線）; （C）具有正性重塑的節段中的橫截面圖像; （D）觀察到顯著的斑塊負荷。白線，管腔面積; 白色虛線，血管壁面積。MDCT，多排螺旋CT。

　　這些觀察結果表明在臨床環境中MDCT的廣泛適用性。例如，MDCT可用于篩選冠狀動脈狹窄，以避免不必要的侵入性冠狀動脈造影。MDCT上動脈粥樣硬化斑塊的高風險特征使得能夠應用更強化的藥物治療以防止未來不良事件。因此，MDCT似乎適用于管理疑似或以確定冠心病的患者。

　　當然，MDCT也存在一定的局限性。首先，嚴重鈣化導致的暈狀偽影限制了管腔評估。在嚴重鈣化病變的情況下，MDCT可產生假陽性結果。其次， MDCT技術有輻射暴露。此外，MDCT監測斑塊組成的分辨率比侵襲性血管內成像技術差。

二、磁共振成像（MRI）和磁共振血管造影（MRA）

　　高分辨率MRI和MRA是冠狀動脈狹窄和斑塊表征的多功能非侵入性體內成像模式。最近的一項meta分析顯示，MDCT在評估冠狀動脈狹窄方面比MRA更準確，但MRI的特點在于能夠基于生物物理和生物化學參數（如化學成分，含水量，物理狀態，分子運動或擴散）區分斑塊成分。MR技術的改進，如T1和T2加權、質子密度加權和飛行時間成像產生的多層增強MR（multicontrast MR）有助于分辨冠狀動脈粥樣硬化斑塊中纖維細胞、富含脂質斑塊和鈣化的區域。

　　對比劑增強的心臟MRI對血管壁成像的可行性已經在晚期頸動脈狹窄的纖維斑塊組織和新生血管中得到證明。與MDCT相比，增強心臟MRI可顯示穩定的CAD患者體內主要冠狀動脈中斑塊組成的不同類型。在10例急性心肌梗死患者中，連續的對比增強心臟MRI成像確定了冠狀動脈對比增強的空間范圍及強度的變化（圖3）。通過使用非對比劑T1WI MRI成像可顯示斑塊不穩定性（圖3,圖4），斑塊 － 心肌信號強度比> 1.4與未來冠狀動脈事件的風險增加顯著相關。這些發現表明MRI在臨床環境對冠狀動脈粥樣硬化成像的前景。但目前MRI用于冠心病診斷仍具有限制，包括成本高、檢查時間長度和患者耐受程度差。預期進一步的技術進步將使MRI更加適用于臨床需要。

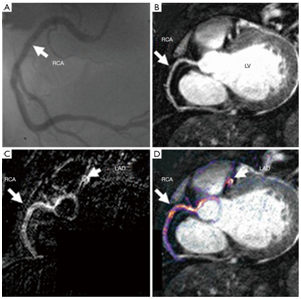

圖3　冠狀動脈對比劑增強的心臟MRI

　　（A）侵入性冠狀動脈造影顯示右冠狀動脈存在輕度狹窄; （B）MRA顯現右冠狀動脈; （C，D）對比增強心臟MRI顯示右冠狀動脈中的彌漫性對比增強（白色箭頭）。MRI，磁共振成像; MRA，磁共振血管造影。

圖4　MRI上的HIP測量

　?。?/span>A）MDCT確定在左前支近端具有正性重塑的狹窄（箭頭）; （B）在CMR的相應區段觀察到“高信號點”（虛線箭頭）（C）侵入性冠狀動脈造影顯示在左前降支近端（箭頭）處的嚴重冠狀動脈狹窄; （D）IVUS成像中觀察到的正性重塑和超聲衰減（箭頭）。IVUS，血管內超聲; HIP，高信號斑塊; MDCT，多檢測器行計算機斷層掃描。CMR，冠狀動脈MR。

三、灰階血管內超聲（grayscale IVUS）

　　IVUS （intravascular ultrasound，IVUS）應用微晶體元件，可產生高分辨率的橫切血管壁和管腔圖像?？v向分辨率（Axial resolution）約150μm，橫向分辨率（lateral resolution）約300μm?？梢远糠治龉芮?、管壁和斑塊面積。IVUS指導下的PCI（percutaneous coronary intervention ，PCI)能減少再狹窄率、支架血栓和血栓事件11。還可以用于觀察藥物治療后冠狀動脈斑塊的自然發展。

　　灰度IVUS將斑塊分為4型。軟斑塊：病變的超聲反射性低于周邊的外膜；纖維斑塊：超聲反射性位于軟斑塊和鈣化斑塊之間。鈣化斑塊：具有比外膜更強的超聲反射性并伴有聲影。混合斑塊：具有多種超聲反射特征。IVUS還能分辨更多的超聲特點斑塊（圖5）?；译AIVUS是一種侵入性方法，需要在冠狀動脈造影時才能完成，對動脈粥樣硬化斑塊成份的構成特征顯示不夠理想。

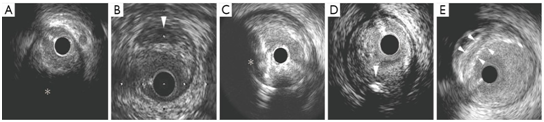

圖5　灰階IVUS 斑塊形態（IVUS, intravascular ultrasound）

　　(A) 低回聲斑塊（Attenuated plaque）: 3－9點鐘（星號標識）; 伴有深超聲衰減（deep ultrasound attenuation）的低回聲斑塊（Attenuated plaque），沒有鈣化，或者是非常致密的纖維斑塊（圖5A）。組織學上低回聲斑塊含有壞死核心或者病理學上內膜增厚（pathological intimal thickening ，PIT)和大脂質核心。ACS的罪犯血管常常可見低回聲斑塊，PCI圍手術期容易發生心肌梗死和慢血流。

　　(B) 無回聲斑塊（echolucent plaque）: 箭頭示斑塊內無回聲區; 無回聲斑塊指斑塊內缺乏超聲反射或低超聲反射（圖5B），斑塊內含有較高的脂質，壞死核心相對小，與衰減斑塊比較脂質池也比較小，是急性心肌梗死患者罪犯病變的特征性標志。

　　(C) 鈣化結節（calcified nodule）: 不規則內腔表面并突出腔內；鈣化結節也是冠狀動脈急性事件的斑塊類型。主要為纖維鈣化斑塊，很少或沒有壞死核心，致密鈣化的結節使管腔表面不光滑或突出血管腔，表面可見血栓覆蓋，PROSCPET 研究發現鈣化結節很少發展為ACS事件。

　　 (D) 點狀鈣化（spotty calcification）: 斑塊內小鈣化點；嚴重鈣化臨床上比較穩定，星羅棋布或點狀鈣化斑塊多不穩定。病理學研究顯示高危病變內的小量鈣化常常會引起ACS 或猝死。點狀鈣化的特征是斑塊內僅含有少量鈣化，鈣化弧度小于90度，常常會加快斑塊進展，斑塊易變，疾病發展迅速。

　　(E) 多層斑塊（multiple layer appearance）：多個箭頭標識處。在灰階IVUS超聲顯示的多層斑塊是冠心病患者的高危特征。提示反復發生附壁血栓，與斑塊進展有關。

四、虛擬組織學血管內超聲(Virtual histology intravascular ultrasound ,VH－IVUS)

　　灰介IVUS對動脈粥樣斑塊內組織成份的分析能力是有限的。VH－IVUS則能進一步分析斑塊內組織成分，把超聲的射頻反射能量變成顏色編碼的肉眼可視的彩色組織地圖，它把斑塊分為： 纖維斑塊（fibrous）,纖維脂肪斑塊（ fibrofatty）,壞死核心斑塊（ necrotic core） 和致密鈣化斑塊（dense calcium）；尸檢準確率分別為 79.7％, 81.2％, 85.5％, 92.8％。吣?7歲，10年（2006年）前植入金屬裸支架。2017年OCT顯示：A.內膜彌漫增厚，4－6點膽固醇結晶斑塊，表面可見纖維帽；B.支架表面內膜彌漫增厚，13－15點內膜增厚處，可見內膜不規則，內膜下可見脂質池（新生動脈粥樣硬化斑塊）

　　OCT局限性在于OCT組織穿透性差，只有2－3mm，內彈力膜以外的組織很難成像，并容易受血液的干擾。由于穿透力差，很難評價完整的斑塊，也不適合于觀察大直徑動脈的動脈粥樣硬化斑塊。紅外線不能穿透紅細胞，OCT成像過程中，需要對比劑注射。

七、近紅外線光譜鏡（Near－infrared spectroscopy ，NIRS)

　　光譜鏡是利用光與分子的相互作用，測量電磁譜。在冠狀動脈腔內，由于生物組織的不同化學特征，NIRS圖像可以分析動脈粥樣硬化斑塊內的脂質和蛋白含量。NIRS探測脂質成份的敏感性和特異性分別為90％ 和 93％ 。導管NIRS成像系統已經用于臨床（InfraReDx, Burlington, Massachusetts, USA)。也稱為化學成像（chemogram）（圖9）。

圖9　NIRS－IVUS探測的右冠狀動脈脂質斑塊

　　A.導管從右冠狀動脈的中段（紅箭頭）自動回抽到右冠狀動脈近端（藍箭頭）。B.IVUS 顯示9－4點鐘可見斑塊。IVUS圖像周圍的環代表NIRS值。脂質斑塊呈黃色，非脂質斑塊呈紅色。在這個病變中，NIRS值提示斑塊為非脂質斑塊。C.右冠狀動脈中段IVUS橫切面圖像顯示表面鈣化和鈣化后無回聲陰影。NIRS值顯示近環形脂質斑塊。D.該圖顯示紅箭頭和藍箭頭之間的右冠狀動脈化學成像。b’對應圖5B病變；c’對應圖5C；NIRS： near infrared spectroscopy; IVUS：intravascular ultrasound。

　　NIRS值可確定高危斑塊。研究發現罪犯血管常常伴有大的脂質負荷指數（LCBI： lipid core burden index)；LCBI大于400，提示STEMI患者罪犯斑塊含有大量脂質負荷斑塊，是一個理想的LCBI分界值。如果結合NIRS 和灰階IVUS能更好的評價斑塊特征。NIRS 測的LCBI結合灰階超聲獲得的斑塊負荷能明顯提高纖維動脈粥樣硬化斑塊的探測準確性。LCBI > 500 容易發生PCI術后心肌梗死。 這些結果提示LCBI未來可用于冠狀動脈事件的分層和PCI 預后評價。NIRS 成像系統缺陷在于NIRS 不能評估脂質核心的深度和脂質定量?，F(xiàn)有的NIRS 成像系統也不能評估纖維帽和巨噬細胞。

八、冠狀動脈血管鏡

　　冠狀動脈血管鏡（Intracoronary coronary angioscopy）通過纖維光學系統可以斑塊的表面，體內分標率<150 μm。冠狀動脈血管鏡的優點是分析斑塊顏色和斑塊表面特征。斑塊的顏色分級為：白、淺黃、黃和深黃（圖10）。白色：纖維斑塊；黃色：富脂質或壞死核心斑塊；深黃色：不穩定斑塊，伴有薄纖維帽和大脂質核心。穩定的斑塊，表面光滑；復雜的斑塊表面不規則；血管鏡還可以看到破潰斑塊、蟲蝕斑塊、纖維帽、裂縫斑塊和潰瘍斑塊。血栓的鏡下特征為：紅色、白色或混合團塊，團塊與內膜相連或突出于管腔?；译AIVUS探測血栓的敏感度57％，血管鏡探測血栓的敏感度為100％。血管鏡局限性包括：不能定量分析斑塊；只能看到管腔內斑塊的表面；需要持續注射鹽水置換冠狀動脈內的血液影響。

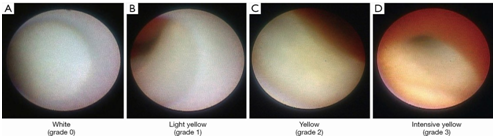

圖6　血管鏡斑塊分類

　　grade 0 = 白色; grade 1 =淺黃（ light yellow）; grade 2 = 黃色; grade 3 = 深黃（intensive yellow）

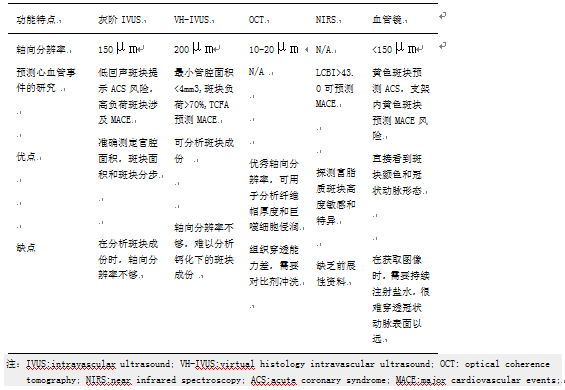

表 1 不同血管內成像系統的功能特點

九、總結和展望

　　現有侵入性體內成像系統可以評估斑塊負荷和斑塊成份、確定易損斑塊、幫助探討與冠狀動脈事件相關的動脈粥樣硬化機制和追蹤抗動脈硬化藥物對冠狀動脈硬化的影響。這些器械大大推動了我們對冠狀動脈粥樣硬化的了解，但是這些器械的軸向分辨率、穿透性和區分斑塊成分的能力依然有限（表1）。如果能提高空間分辨率，就能進一步準確分析冠狀動脈粥樣斑的構成。新一代OCT分辨率約為10 μm ，可以清晰分析細胞和亞細胞結構。影像融合技術有可能克服每種成像系統的內在限制。例如：NIRS和IVUS融合可以同時評估血管結構和斑塊成份。正在研制的新的融合成像系統有希望實現神奇的斑塊成像，幫助臨床醫生理解和觀察斑塊并更有效地用于處理冠心病患者。
